移动电源综合测试仪 V205



移动电源测试仪 充电宝生产综合检测仪器 V205

      移动电源综合检测仪器 充电宝测试仪

     (注:此仪器不测试移动电源容量)

移动电源测试仪是深圳市德工电子科技有限公司(德工仪器)专为手机移动电源、各类充电宝的生产检测而开发的一款多功能高精度仪器;其通过测试电源的充电口充电电流大小、USB输出口的开路电压,放电带载电压,USB放电端ID小电压,短路、过流保护功能等基本性能参数来筛选电源产品的好坏。其非常适合各类移动电源充电宝生产厂家流水线批量快速检测。



仪器优势特点

 仪器界面全中文显示,简单明了,操作非常简便;

 仪器兼容性强,测试功能多,精度高,可免拆壳校准;

 仪器测试功能可自由选择;各个参数可设定上下限范围报警提示;

 可一次性全部自动检测完所有参数,简单测试最快只需2-4秒;

 仪器可设置三组不同的参数,支持三个USB输出口电源测试

 可增加电脑连接的通讯功能(开放RS232通讯协议);(此为选做项)

 可以增加外部触发的I/O口信号输出功能;(此为选做项)

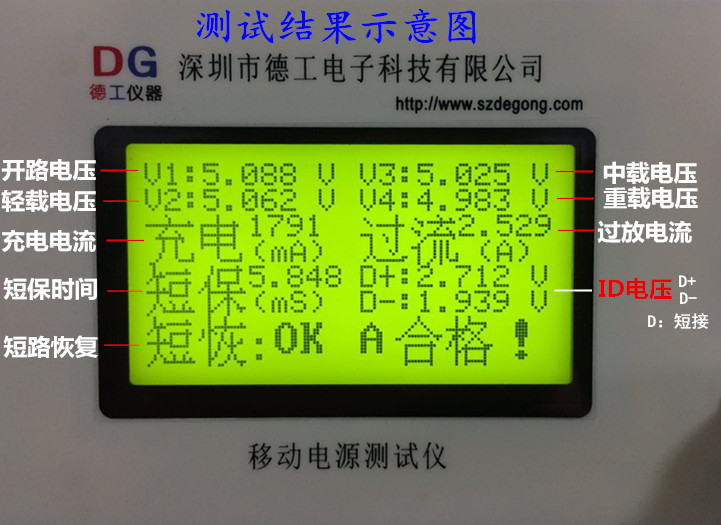

 仪器测试功能

开路电压V1轻载电压V2中载电压V3重载电压V4充电电流

短路保护时间短路恢复功能过流2、3脚ID小电压D+D-)、ID短接

( 只需接上移动电源充电端口和放电端口,所有功能一次性全部同时自动测试完 )

1充电口的充电电流:测试电源在某一设定的充电电压下的充电电流大小

此测试出的充电电流值为充电时间内的动态电流值并显示终止时的电流大小。
                充电电压、充电时间、电流大小的上下限报警范围均可自由设置。

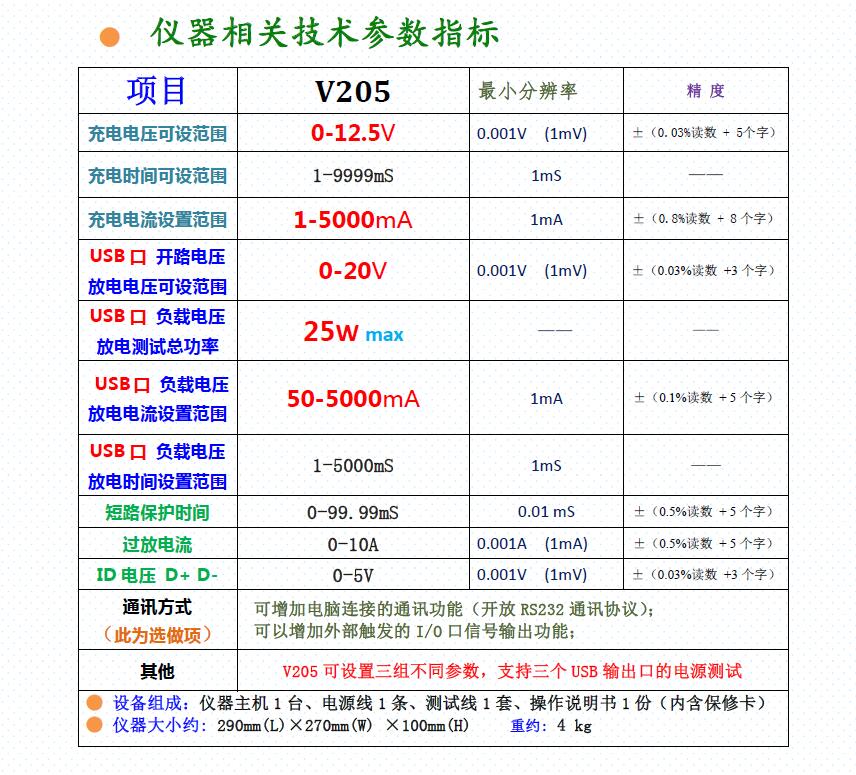

(V205款)量程:电流:1-5000 mA 时间:1-9999mS,电压:0-12.5V。



2、   USB输出口:

     开路电压(空载电压)V1移动电源当前空载状态下的输出电压

      负载电压(带载电压V2、V3、V4)指带一定负载电流时移动电源USB输出口的电压

可设置3种不同的电流大小来检测移动电源USB输出口的放电能力。
                      带载电流大小、带载时间、带载后的电压上下限报警范围均可自由设置。
      (V205款)(放电测试最大总功率:25W max

量程:电流:50-5000 mA 时间:1-5000mS,电压:0-20V

ID小电压(D+D-移动电源USB放电端通讯接口处的2,3脚的接地电压

          ID短接移动电源USB放电端通讯接口处的2,3脚短路连接是否成功



3、   短路保护时间:在短路情况下,电源开启短路保护功能的反应时间

4 短路保护恢复功能: 电源开启保护后在规定的时间内是否具备恢复其电压的功能

恢复模式有自恢复及充电恢复可选,恢复时间、恢复电压可自行设置。

5  5、 过放电电流(过流):电源所允许放出(通过)的最大电流值(即瞬间保护电流值)





      仪器测试模式及测试流程步骤

A  口测试 模式主要针对一个USB输出口的移动电源测试;

A  B口测试 模式主要针对两个USB输出口的移动电源测试;

A  B  C口测试 模式主要针对三个USB输出口的移动电源测试;

先放电后充电 模式先测试USB口输出电压、负载放电功能再测试充电口电流大小;

测试流程顺序为:

接上端口启动测试延时充电电流空载电压V1小电压(D+ D-)/短接轻载电压V2中载电压V3重载电压V4短路保护时间短路恢复过流激活移动电源完成测试

        具体操作: 1、进入“1.A口测试”界面;

                2、先连接移动电源充电端接口,此时仪器测试充电电流;

                   3、按下移动电源开关(如电源需按下开关才会有电压输出);

4、再连接移动电源放电端接口;仪器再次开启测试……

5、测试完毕,先拔充电端接口,再拔放电端接口;

具体为:连上充电端,仪器测试充电电流;充电测试完毕,按下移动电源开关,接上放电端,仪器测试开路电压、ID电压D+、D-或ID短接、负载电压V2 V3 V4、短路保护;测完短保时间后电源开启保护功能而无电压输出时,再按下开关,测试短路恢复功能、过流,再按下开关,测试完毕。

注:如果移动电源带自动输出及自动恢复功能,则测试时无需按开关就可以自动完成整个测试)

                       仪器保修一年!



             (请到网站‘下载中心’下载产品详细说明书)
