单节保护板测试仪 K501



深圳德工仪器

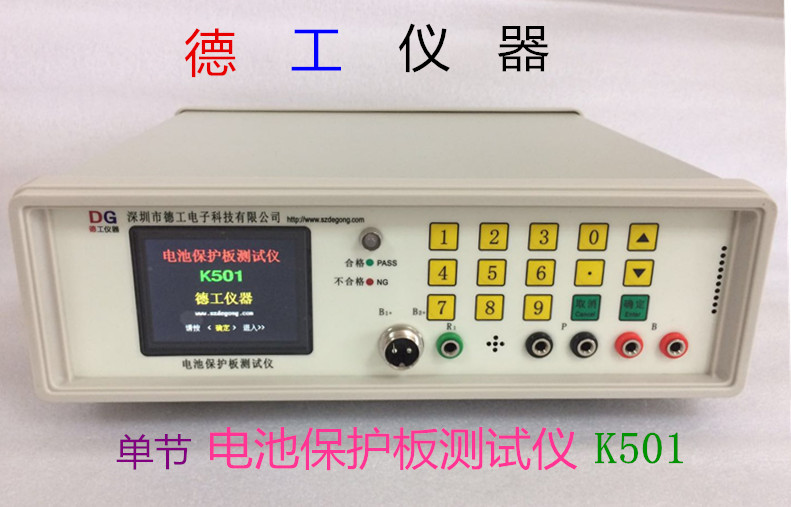

单节 电池保护板测试仪 K501

1.1、功能简介:
    德工仪器电池保护板测试仪K501,适合测试市面上绝大多数负极单节电池保护板。能测试保护板大部分基本功能参数,具有快速测试模式和精确测试模式,同时过流量程大,还可以测试多个延时时间,非常适合各类厂家对单节电池保护板的生产及来料检测。


1.2、仪器特点

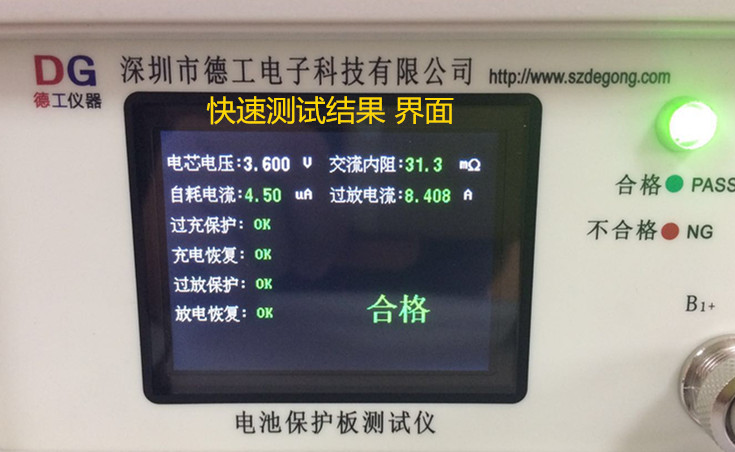

1.2.1  测试功能多、精度高、测试模式可选、参数设置灵活,兼容性强,测试速度快;快速测试最快只需2秒即可测试出所有参数。
1.2.2  仪器界面全中文、菜单式、彩色屏幕显示;数字键盘直接输入数字操作。
1.2.3  各测试功能可选,需要测什么参数直接选定,不选则不测试;可直接输入数字设置上下限范围报警,操作简单快捷易上手。
1.2.4  精确测试结果全数值显示;合格项数值字体颜色为绿色,不合格项字体为红色,测试结果一目了然;仪器同时声光报警,蜂鸣器和红绿色指示灯提示;
1.2.5  放电过流量程大,最大可测试到过电流20A;
1.2.6  可增加联机通讯、信号输出功能;(此功能需另外收费选做)


2、具体测试功能:
    1、自耗电流;
    2、交流内阻;
    3、过放电流;
    4、过充保护电压;
    5、充电恢复电压;
    6、过放保护电压;
    7、放电恢复电压;
    8、识别电阻R1;
    9、过电流保护延时;
    10、过充保护延时;
    11、过放保护延时;

2.1、每一项测试功能均可选择是否测试;
2.2、每一项测试功能均可设置上下限范围声光报警提示;

3、 各功能测量范围及分辨率:
          电压        5V            最小分辨率为 1mV(0.001V)
      交流内阻        999mΩ         最小分辨率为 0.1mΩ
      自耗电流        0.3-100 uA    最小分辨率为 0.01uA
      过放电流        20A           最小分辨率为 0.001A
      识别电阻        0.1-999.9KΩ   最小分辨率为 0.001KΩ
      保护延时        2—500mS      最小分辨率为 0.001mS

4、测试方法:
4.1、步骤1:选择好需要测试的功能;
4.2、步骤2:每个功能参数设置好上下限范围;

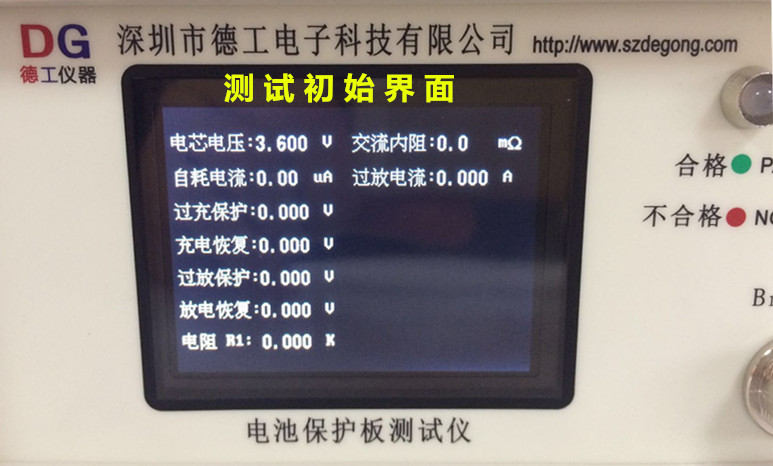

4.3、步骤3:进入相应的测试界面,连接好保护板上B+、B-、P-、三个接点;
4.4、步骤4:接好3个接点后,仪器会依次测试出所选功能参数:

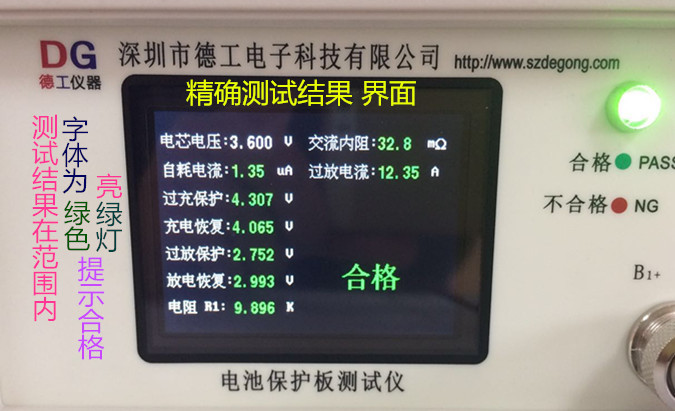

4.5、如测得的所有数值在步骤2的范围内,则字体为绿色,亮绿灯,显示合格!
     如测得的有某项数值不在步骤2的范围内,则这一项字体为红色,亮红灯,显示错误!

5、设备组成:保护板测试仪主机1台,测试线1套,电源线1根,使用说明书1份(含保修卡)。

6、保修事宜(仪器自购买之日起,主机保修一年!零配件不保修!)
