产品详情 当前位置:首页 → 产品详情
[ 打印 ]    [ 返回 ]

移动电源测试仪 V125


移动电源测试仪
手机移动电源综合测试仪 V125
手机外挂电池\后备电源\充电宝\e电源综合检测仪器
(注:此仪器不测试移动电源容量)


      手机移动电源是一种集供电和充电功能于一体的便携式充电装置的电能存储器,可给手机等数码设备随时随地充电或待机供电。一般由聚合物锂离子电芯作为储电载体。区别于产品内置的电池,也叫e电源、易动电、便携式充电器、充电宝、手机外挂电池、后备电源等。
    移动电源测试仪V125是深圳市德工电子科技有限公司(德工仪器)专为手机移动电源的生产检测而开发的一款高精度仪器;通过测试电源的负载、充放电流、保护功能、USB放电端通讯接口电压等基本性能参数来筛选电源产品的好坏。其非常适合手机移动电源生产厂家流水线批量快速检测。

  仪器特点

 u 仪器兼容性强,自动电压输出与手动开启开关电压输出的手机移动电源均能测试;

 u 仪器支持双U输出口电源测试,自动与手动开启开关电压输出的手机移动电源均能测试;

 u 此仪器操作简便、精度高、速度快,测试一个移动电源最快只需2-4秒;

  u 仪器测试功能可选;各个参数范围可设上下限范围报警提示、可免拆壳校正
  u
具备电脑连接功能,可将测试结果数据自动上传至电脑软件,数据可导出、打印、保存;(选做项)

  u  同时软件支持条码扫描器,只需将扫描器与电脑通过USB连接即可与仪器配套软件使用;

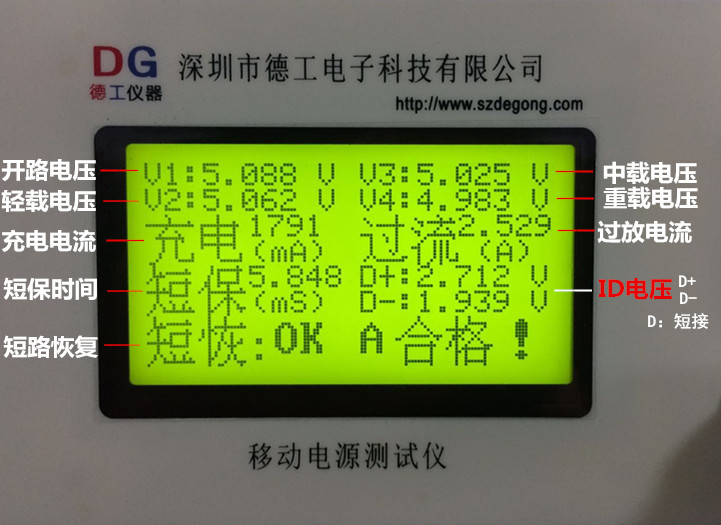

仪器测试功能及相关技术指标:

开路电压V1  轻载电压V2  中载电压V3  重载电压V4  充电电流  短路保护时间  短路保护恢复功能  过放电流  通讯端口小电压(D+ D-) ID短接

( 只需接上移动电源充电端口和放电端口,以上功能一次性全部自动测试完 )

1、开路电压(空载电压)V1电源当前状态下的电压量程:0-10V。
2、轻载电压V2:
指带某一相对小的负载电流时电源的电压

负载电流及带载时间\电压上下限范围均可设置。量程:电流50-3000mA,时间0-5000mS, 电压0-10V。

3、轻载电压V3:指带某一相对中等的负载电流时电源的电压;

负载电流及带载时间\电压上下限范围均可设置。量程:电流50-3000mA,时间0-5000mS, 电压0-10V。

4、轻载电压V4:指带某一相对大的负载电流时电源的电压;

负载电流及带载时间\电压上下限范围均可设置。量程:电流50-3000mA,时间0-5000mS, 电压0-10V。

5、充电电流:测试电源在某一设定的充电电压下的充电电流大小;

此测试出的充电电流值为充电时间终至时的电流大小;
                       充电电压及充电时间\电流上下限范围均可设置。量程:电流0-2000mA 时间0-5000Ms 电压0-10V。

6、短路保护时间:在短路情况下,电源开启短路保护功能的反应时间。 量程:0-99.9mS。
7、短保恢复:电源开启短路保护后在规定的时间内是否具备恢复其电压的功能;

恢复模式有自恢复及充电恢复可选,恢复时间、恢复电压可自行设置。
8、过放电流:电源所允许放出(通过)的最大电流值(即保护电流值);
量程:0-10A。
9、小电压D+、D-):移动电源USB放电端通讯接口处的2,3脚两路小电压;

10、ID短接移动电源USB放电端通讯接口处的2,3脚短路连接是否成功;


其他功能参数说明:
l 启动测试延时——
接好测试端到仪器开启测试的间隔时间。此功能可以避免误测试;可设范围0-5000ms;

l 测试激活延时——移动电源保护后对其进行激活的时间。可自行设置,适用不同种类移动电源测试;

l 过放电流起点——测试过放电流的起点电流值。设置起点值提高测试速度;可设范围0-10A;
l 充电完成方式——
充电测试完成后是否声音报警提示;
l 测完是否清零测试完毕后界面显示的结果数值在断开测试线后是自动清除归零还是继续保留在屏幕上直至下一次测试开始;



仪器测试模式与测试方式步骤

A 口测试 模式:主要针对一个USB输出口的移动电源测试

A B口测试 模式:主要针对两个USB输出口的移动电源测试;

先放电后充电 模式:测试时先测试放电功能再测试充电电流


仪器测试参数依次顺序为:

接上端口启动测试延时充电电流空载电压V1小电压(D+ D-)/短接轻载电压V2中载电压V3重载电压V4短路保护时间短路恢复过流激活移动电源完成测试

测试具体操作:1、进入测试界面;

2、先连接移动电源充电端接口,此时仪器测试充电电流;

3、按下移动电源开关(如电源需按下开关才会有电压输出)

4、再连接移动电源放电端接口;仪器再次开启测试……

5、测试完毕,先拔充电端接口,再拔放电端接口;

具体为:连上充电端,仪器测试充电电流;充电测试完毕,按下移动电源开关,接上放电端,仪器测试电压、ID电压/ID短接、负载电压、短路保护;测完短路保护时间后电源开启保护功能而无电压输出,再按下开关,测试短路恢复功能、过放过流,再按下开关,测试完毕。



仪器大小约: 290mm(L)×270mm(W) ×100mm(H)     重约: 4 kg



, ,               (请到网站‘下载中心’下载产品详细说明书)
